電加熱熔鹽爐產品特點::
1. 電加熱熔鹽爐能在較低的運行壓力下獲得很高的工作溫度(450℃)。
2. 電加熱熔鹽爐閉路供熱,熱量損失小,節能效果顯著。
3. 電加熱熔鹽爐具有完備的運行控制和安全監測裝置。
4. 電加熱熔鹽爐運行費用低,回收投資快。
5. 電加熱熔鹽爐設備結構合理,配套齊全、安裝周期短、運行操作簡單,自動化程度高,安全可靠,適用范圍廣泛。
電加熱熔鹽爐主要技術說明:
1. 電加熱熔鹽爐高操作溫度 450℃。
2. 電加熱熔鹽爐高功率: 2000kw。
3. 電加熱熔鹽爐高操作壓力: O.1Mpa。
4. 電加熱熔鹽爐采用本公司高密度浸入式電加熱器,體積小,節能,熱響應快。
5. 電加熱熔鹽爐溫度可控制在 ±1℃ 以內。

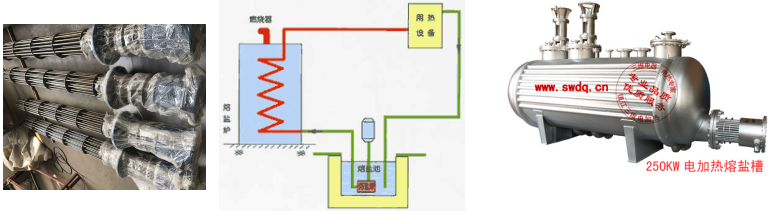

6. 電加熱熔鹽爐先將熔鹽槽內熔鹽通過電加熱器熔化至所需溫度時,通過熔鹽泵將熔化的熔鹽打進用熱設備,通過用熱設備加熱的熔鹽再回到熔鹽槽,周而復始的循環,當用熱設備不需要用熱時,通過熔鹽的自重再回到熔鹽槽。防止電加熱元件上有熔鹽固化,再次使用熔鹽爐時,損壞加熱元件。
7. 電加熱熔鹽爐典型控制原理: 加熱器功率分成若干組,可以通過固態繼電器無級調功,根據用熱設備內溫度,溫控儀進行“PID”運算,輸出調功信號進入PLC,PLC程序進行判斷,同時控制各組接觸器的通斷信號及固態繼電器調功信號,達到無級調功的目的。加熱器上設一只超溫報警溫度傳感器,當此溫度傳感器在特殊情況下(如主溫控失控)達到超溫設定溫度時,切斷加熱器電源,并不可自動復位,作為保護電熱元件用
電加熱熔鹽爐的設計
電加熱熔鹽爐又稱硝鹽爐或硝石槽,用管狀電熱元件加熱硝鹽,以融熔硝鹽作加熱介質。
2.1 硝鹽爐功率計算
2.1.1 按熔鹽體積計算:P=KV (KW)
式中 V—熔鹽體積(M3)
K—單位體積功率(KW/M3)
表2—1 熔鹽單位體積功率
熔鹽體積(M3) | <1 | 1~2 | 2~5 | >5 | |
單位體積功率(KW/M3) | 40 | 35 | 25 | 20 |
2.1.2 按爐子熱效率計算: P=Q/ηK 式中 Q—加熱工件所需熱量(KW)
η—硝鹽爐熱效率, η=0.4~0.5 κ—電壓降低影響系數,κ=0.81
2.2 管狀電熱元件的安裝
電加熱熔鹽爐加熱功率選定管狀電熱元件的型號和數量。常用管狀電熱元件的結構形式、技術性能及外形尺寸見(圖1)、(表2—6)或詳見電熱管樣本書21~26頁。
安裝元件時,元件下端與槽底應留出60~120mm距離以便清除槽內臟物并作為元件的膨脹間隙。元件與槽壁安裝孔的間隙應用石棉繩填實,以防硝鹽蒸汽透過安裝孔擴散到匯流排周圍而引起導電起弧。硝鹽液面不能低于元件的有效高度,元件有效高度有紅線標志。
為適應爐子初熱功率(加熱、熔化硝鹽并升溫到工作溫度所需功率)大而正常工作時功率較小的特點,電熱元件應聯接成各種接線方式以便在加熱過程中進行轉換。
2—2 硝鹽爐初熱時間表
熔鹽體積(m3) | <1 | 1~5 | 5~10 | >10 |
初熱時間 | 8~12 | 12~24 | 24~30 | 30~40 |
圖1 GYXY1、GYXY2型管狀電熱元件
2.3 管狀電熱元件性能及其尺寸
型 號 | 電 壓V | 功率KW | 外型尺寸 | 每支重量(Kg) | 總長 | 備注 | ||
A | B低液位 | 每根引出棒長度 | ||||||
GYXY1--380/2 | 380 | 2 | 800 | 550 | 635 | 4.00 | 2315 | |
GYXY1--380/3 | 3 | 1080 | 830 | 635 | 4.9 | 2875 | ||
GYXY1--380/4 | 4 | 1380 | 1130 | 635 | 6.00 | 3475 | ||
GYXY1--380/5 | 5 | 1800 | 1450 | 735 | 7.50 | 4315 | ||
GYXY1--380/6 | 6 | 2100 | 1750 | 735 | 8.70 | 4915 | ||
GYXY--380/7 | 7 | 2500 | 2150 | 735 | 9.70 | 5710 | ||
GYXY2--380/2 | 2 | 540 | 430 | 260 | 3.70 | 2315 | ||
GYXY2--380/3 | 3 | 680 | 570 | 400 | 4.70 | 2875 | ||
GYXY2--380/4 | 4 | 850 | 650 | 530 | 5.40 | 3475 | ||
GYXY2--380/5 | 5 | 770 | 570 | 460 | 7.20 | 4315 | ||
GYXY2--380/6 | 6 | 870 | 670 | 560 | 8.00 | 4915 | ||
GYXY2--380/7 | 7 | 1020 | 820 | 685 | 9.00 | 5710 |
3、 電加熱熔鹽爐電加熱控制:
主要功能
1、 有常規的電氣保護,如流量和短路保護等。
2、有一套獨立于溫度控制的超溫報警系統,當電加熱器內部溫度超過計定值時,它將不可自動復位地關閉電加熱器,并輸出一個觸點信號。
3、有一套獨立的低液位報警,當液位低于要求值時,它將自動關閉電加熱器,并輸出一個信號。
4、提供數個聯鎖接口,以便和其它設備如泵、流量(壓力)開關等裝置聯鎖,確保加熱器加熱時有一定流量的介質在流動,保證系統的安全。
5、 控制可以向DCS系統提供加熱系統處于運行、停止、超溫報警、液位信號(低液位報警)、互鎖狀態、溫度信號(4~20mA)等信號,除溫度信號外,它們均為無源觸點;可以接受DCS發出的啟動、停止操作命令,要求的觸點容量亦為220V 1A。
6、具有PID溫度調節功能,加熱系統可以通過程序設置介質的升溫曲線,并能在流量不足或停止加熱后,根據工藝要求控制泵,本控制系統采用多級控制技術,即把加熱器分成幾組,其中一組也就是大的一組可以無級調壓,根據出口溫度,經運算后,控制系統自動控制加熱器每組的通斷和另一組加熱器的輸出功率,達到無級調功。這樣,能很有效地達到提高控溫精度的目的。
如需詳細資料或技術支持,請與我公司技術支持部聯系。
4、 電加熱熔鹽爐硝鹽
硝鹽成分(重量比) | 熔 點(℃) | 使用溫度(℃) | 氣化溫度(℃) | 熔化潛熱(KJ/Kg) | 平均比熱容[KJ/(Kg.℃)] |
NaNO2100% | 271 | 300~550 | 220 | 1.76 | |
NaNO3100% | 317 | 325~600 | 380 | 189.66 | 1.84 |
KNO3100% | 337 | 350~600 | 106.34 | 1.38 | |
KNO355%+NaNO345% | 218 | 230~550 | 1.59 | ||
NaNO355%+NaNO245% | 137 | 150~500 | 1.63 | ||
KNO350%+NaNO350% | 230 | 300~550 | 148 | 1.00 | |
NaNO355%+NaNO245% | 220 | 230~550 | 1.8 |
